為了提高保護的可靠性，熔斷器的最小開斷電流應不超過最小交接點電流，且希望熔斷器的最小開斷電流應是盡量小。熔斷器最小開斷電流以下的電流應由真空接觸器斷開，西安熔斷器在電流低于熔斷器最小開斷電流時，熔斷器無損傷的電弧耐受時間應長于聯用的真空接觸器脫扣時間。

在為用電負荷提供保護時，對于電動機類負荷，電動機的堵轉電流應在真空接觸器的開斷電流以內，熔斷器不應開斷，電動機的啟動電流或突然投入電流的時間一電流特性應在綜合保護裝置的最小動作特性以下，以免真空接觸器誤動作。

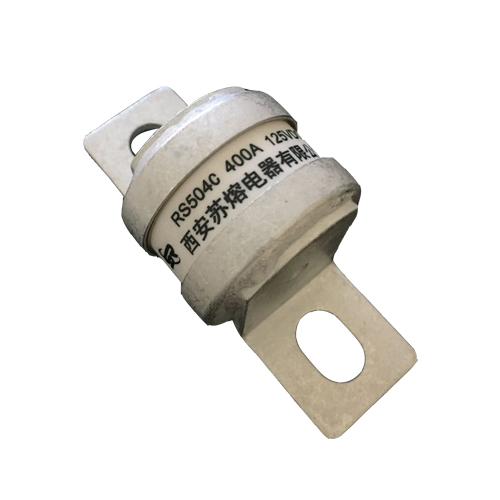

西安熔斷器

對于變壓器類負荷，當變壓器低壓側或變壓器內部發生故障由真空接觸器動作時，熔斷器宜能對變壓器低壓側的短路故障進行保護，熔斷器的最小開斷電流宜低于預期短路電流。

對于廠用電系統中裝有接地跳閘保護時，應注意中性點接地方式及中性點接地設備的選擇以避免岀現在電流大于真空接觸器額定開斷電流時真空接觸器跳合閘，具體的選擇方式可參照DL/T5153《火力發電廠廠用電設計技術規程》。

在與上下級電源進行保護配合時，西安熔斷器為了保證F-C回路保護具有選擇性，電源側斷路器綜合保護裝置的動作特性要在熔斷器時間一電流特性曲線的右側，負荷側設備的保護裝置的動作特性要在熔斷器時間一電流特性曲線左側。
