直流熔斷器F-C回路中低電壓保護的方法

2022-03-11 14:35:51

次

直流熔斷器F-C回路中低電壓保護構成方法如下：

一是對真空接觸器由直流或直接由交流220V控制情況，由接于F-C柜上的綜合保護裝置通過檢測來自于母線TV的電壓信號實現，接點作用于接觸器跳閘；

二是對接觸器通過降壓變壓器(由一次回路直接降壓)交流控制情況，電保持型的真空接觸器本身具有低電壓保護功能，機械保持型的真空接觸器仍由接于F-C柜上的綜合保護裝置通過檢測來自于母線TV的電壓信號實現。由綜合保護裝置實現的低電壓保護設為兩段。

斷相(不平衡)運行保護。F-C回路故障時，由于熔斷器可能出現單相熔斷，為防止三相電壓不平衡的危害，F-C回路需裝設此保護。目前F-C開關柜所采用的熔斷器均要求配撞擊器，撞擊器可實現上述保護。

起動時間過長保護。直流熔斷器電動機起動時間過長會造成電動機過熱，因此起動時間過長保護作用于跳閘。電動機起動時間過長保護的動作時限。

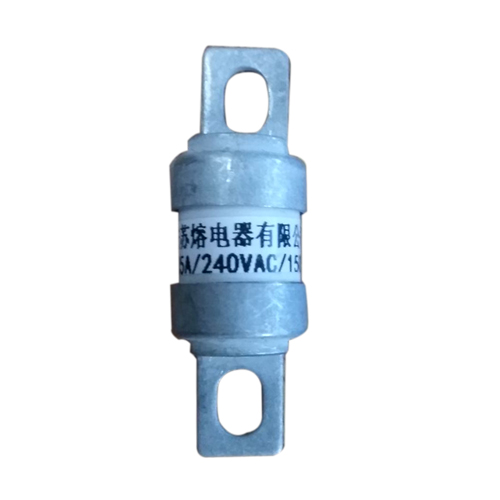

直流熔斷器

低電壓保護。當供電電壓降低或者供電短時中斷后，為防止電動機自啟動時使供電電壓進一步降低，以致造成重要電動機自起動困難，火力發電廠中對不要求自起動的、Ⅲ類電動機和不能自起動的電動機一般設置0.5s時限的低電壓保護；

對于Ⅰ類電動機，當裝有自動投入的備用機械時，或未保證人身和設備安全，直流熔斷器在電源電壓長時間消失后須自動切除時，均應裝設9~10s的低電壓保護。
